P3.02 - Sensores de temperatura, fuerza y flexión

 DESCRIPCIÓN TEMPERATURA:

El proyecto es como usar un sensor de temperatura, sirve para saber la temperatura, no necesita componentes y un uso sería para un termómetro

ELEMENTOS:

                                                                          Led RGB

                                                                          Resistencia

                                                                       Tarjeta Arduino

                                                                  Sensor de temperatura

EXPLICACIÓN ELEMENTO ESPECIAL:

Sensor de temperatura: se encarga de entregar información correspondiente a la temperatura del ambiente se conecta en pasadores analógicos

EXPLICACIÓN (DETALLES DE CONEXIÓN):

El sensor de temperatura está conectado la potencia a 5 voltios, vout a un pasador analógico y tierra a GND (tierra), también tenemos un led RGB conectado mediante resistencias a tres pasadores digitales distintos y al GND (tierra) y un motor conectado al GND (tierra) y a un pasador.

MONTAJE DEL CIRCUITO:

PROGAMACIÓN Y CAPTURA DE LA PROGRAMACIÓN:

Si leemos el pasador  analógico A0 y es mayor que 204 entonces.

El led RGB se enciende de rojo y el pasador 3 en baja.

Si no se define el led RGB en verde y pasador 3 en alta.

ENLACE Y VIDEO DE DEMOSTRACIÓN:

https://www.tinkercad.com/things/bUjdn4qO4P8-sensor-de-temperatura/editel?sharecode=1okZSvUxLQQYgBpNXq1J48GdUZoVg6R_bPZgP9mrmkA

DESCRIPCIÓN FUERZA:

El proyecto es como usar un sensor de fuerza, sirve para saber la fuerza de quien lo aprieta, necesita una resistencia y un uso sería para un medidor de fuerza

ELEMENTOS:

                                                                           Led RGB

                                                                         Resistencia

                                                                      Tarjeta Arduino



                                                                     Sensor de fuerza

EXPLICACIÓN ELEMENTO ESPECIAL:

Sensor de fuerza: sirve para obtener una señal eléctrica proporcional a la fuerza que se aplica sobre ello se conecta en los pasadores analógicos

EXPLICACIÓN (DETALLES DE CONEXIÓN):

 El sensor fuerza está conectado  tierra a GND (tierra), también tenemos un led RGB conectado mediante resistencias a tres pasadores digitales distintos y al GND (tierra) y un motor conectado al GND (tierra) y a un pasador.

MONTAJE DEL CIRCUITO:

PROGAMACIÓN Y CAPTURA DE LA PROGRAMACIÓN:

Si leemos el pasador  analógico A0 y es mayor que 340 entonces.

El led RGB se enciende de rojo y el pasador 3 en baja.



Si no se define el led RGB en verde y pasador 3 en alta.

ENLACE Y VIDEO DE DEMOSTRACIÓN:

https://www.tinkercad.com/things/bUjdn4qO4P8-sensor-de-temperatura/editel?sharecode=1okZSvUxLQQYgBpNXq1J48GdUZoVg6R_bPZgP9mrmkA

DESCRIPCIÓN FLEXIÓN:

 El proyecto es como usar un sensor de flexión, sirve para detectar la flexión de un material, necesita una resistencia y un uso sería para detectar la flexión de un material

ELEMENTOS:

                                                                     Led RGB

                                                                   Resistencia

                                                               Tarjeta Arduino

                                                              Sensor flexible

EXPLICACIÓN ELEMENTO ESPECIAL:

Sensor flexible: produce una resistencia variable en función del grado que este se dobla, se conecta en pasadores analógicos

EXPLICACIÓN (DETALLES DE CONEXIÓN):

 El sensor de flexión está conectado  tierra a GND (tierra), también tenemos un led RGB conectado mediante resistencias a tres pasadores digitales distintos y al GND (tierra) y un motor conectado al GND (tierra) y a un pasador.

MONTAJE DEL CIRCUITO:

PROGAMACIÓN Y CAPTURA DE LA PROGRAMACIÓN:

Si leemos el pasador  analógico A4 y es mayor que 180 entonces.

El led RGB se enciende de rojo y el pasador 3 en baja.

Si no se define el led RGB en verde y pasador 3 en alta.

ENLACE Y VIDEO DE DEMOSTRACIÓN:

https://www.tinkercad.com/things/bUjdn4qO4P8-sensor-de-temperatura/editel?sharecode=1okZSvUxLQQYgBpNXq1J48GdUZoVg6R_bPZgP9mrmkA

PROYECTO - Fase 2: propuesta simulador

 EXPLICACIÓN:

Al no tener un sensor infrarrojo utilizamos el sensor utilizamos el sensor IR y el mando cuando pulsamos el botón y la luz es de color verde eso quiere decir que no hay un coche aparcado y cuando lo volvemos a pulsar el led se pone de color rojo eso quiere decir que hay un coche aparcado en la plaza

MONTAJE Y CÓDIGO:

                                                                               Código

 Montaje

VÍDEO:

Práctica3.01 Sensor de inclinación (tilt sensor)

 DESCRIPCIÓN:

El proyecto es como usar un sensor de inclinación, sirve para saber si el objeto está inclinado o si está recto, funciona si pinchamos en el  sensor de inclinación aparecerá una barra con un punto, a la izquierda te aparecerá un rectángulo recto y a la derecha un rectángulo inclinado, si el punto le dejamos en el lado izquierdo donde el rectángulo está recto, el led es de color rojo. Cuando movemos el punto hacia la derecha donde está el rectángulo inclinado, el led cambia a color verde.

ELEMENTOS:

                                                                          Led RGB

                                                                         Resistencia

                                                                      Tarjeta Arduino

                                                                 Sensor de inclinación

EXPLICACIÓN ELEMENTO ESPECIAL:

Sensor de inclinación: es un sensor de tipo digital, detecta dos valores 0 (inclinado) y 1(recto). Funciona con unas pequeñas bolas metálicas en su interior, que al moverse en función de la inclinación, abre o cierra el contacto.

EXPLICACIÓN (DETALLES DE CONEXIÓN):

El sensor de inclinación está conectado a los cinco voltios con una resistencia, a un pasador digital y al GND (tierra), también tenemos un led RGB conectado mediante resistencias a tres pasadores digitales distintos y al GND (tierra)

MONTAJE DEL CIRCUITO:

PROGAMACIÓN Y CAPTURA DE LA PROGRAMACIÓN:

Si leemos el pasador digital y es igual a 1.

Entonces el led RGB se enciende en rojo.

Si no es uno se enciende en verde.

Este es el montaje completo:

ENLACE Y VIDEO DE DEMOSTRACIÓN:

https://www.tinkercad.com/things/0LsKbWGunch-sensor-de-inclinacion-nivel-2/editel?sharecode=pysy_IR6Sal0wovXAUp2Xd4j5o4h2Fqf2zl1YFwWYS4

Práctica2.04 Barrera de parking

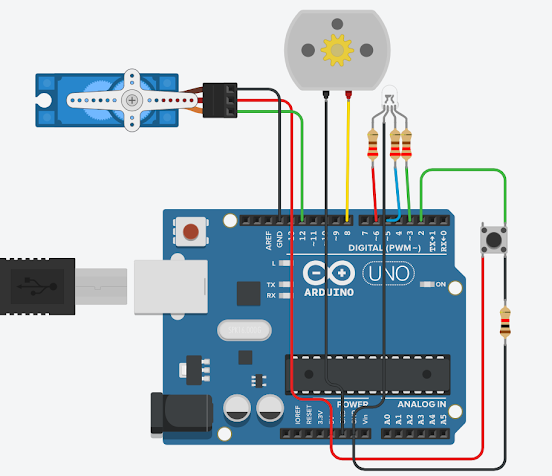

 CAPTURA DEL MONTAJE:

CAPTURA DE CÓDIGO:

DESCRIPCIÓN:

Mi proyecto representa la barrera de un parking. Al pulsar el botón la barrera se levanta, el led se enciende de color verde y el motor empieza a girar. Cuando se vuelve a pulsar el botón la barrera baja, el led se pone de color rojo y el motor para.

VÍDEO DEL FUNCIONAMIENTO:

Práctica 2.03 Sensor IR

  ELEMENTOS:

                                                                      Led RGB

                                                                      Resistencia

                                                                    Tarjeta Arduino

                                                                       Sensor IR

                                                                   Control remoto IR

                                                                        Motor CC

EXPLICACIÓN ELEMENTO ESPECIAL:

Sensor IR: es un sensor que mide la radiación infrarroja y manda una señal a la placa para que cuando se pulse un botón se encienda y si lo volvemos a pulsar se apaga.

MONTAJE DEL CIRCUITO:

EXPLICACIÓN (QUÉ HACE Y DETALLES DE CONEXIÓN):

El led está en sin color y el motor parado porque no hemos iniciado la simulación. Cuando iniciamos la simulación pulsamos el botón del control remoto, el led se pone de color verde y el motor empieza a moverse; si volvemos a pulsar el botón del control remoto, el led se pone de color rojo y el motor se para.

PROGAMACIÓN Y CAPTURA DE LA PROGRAMACIÓN:

Si al leer el pasador digital 3 es igual a 0 y Si la luz es igual a 1 entonces definimos el Led RGB (red, green and blue) en el orden de sus siglas que están colocadas en cada pin para que se encienda el color rojo. Además, definimos el pasador 13 en baja (apagado) y definimos luz en 0.

Si no definimos el Led RGB (red, green and blue) en el orden de sus siglas que están colocadas en cada pin para que se encienda el color verde. Además, definimos el pasador 13 en alta (encendido) y definimos luz en 1.

Termina el procedimiento y esperar 1 segundo

Este es el código completo

ENLACE Y VIDEO DE DEMOSTRACIÓN:

https://www.tinkercad.com/things/gY3achh81SF-sensor-ir/editel?sharecode=fK6x-Co50r0PAQGTU79oiSBiCvkO7XAR5QaiG9UkS30
